Wodomierz rejestruje przepływ wody przepływającej przez zamkniętą rurę. Jest to integracyjny przepływomierz prędkości. Zasadą jest użycie mechanicznego działania komory objętościowej ruchomej ściany lub przepływu wody, aby wcisnąć ruchomy element, taki jak turbina, aby obrócić się w celu ciągłego określenia przepływu wody. Wodomierze mają cechy prostej struktury, szeroki zakres, wygodne użytkowanie i niski koszt. Obecnie, gdy zasoby wodne stają się coraz bardziej ograniczone, rządy na całym świecie zwracają uwagę na oszczędność wody. Jako przyrząd pomiarowy i metoda kontroli w ogniwie oszczędzania wody, wodomierze mogą szybko się rozwijać.
Klasyfikacja cywilnych wodomierzy
Istnieje wiele rodzajów wodomierzy i istnieje wiele metod klasyfikacji. Ogólnie rzecz biorąc, istnieją następujące metody klasyfikacji:
A. Zgodnie z zasadą działania można ją podzielić na dwie kategorie:
Zmierzony wodomierz: znany również jako wodomierz objętościowy do pomiaru rzeczywistej objętości wodomierza;
Wodomierz wnioskowania: znany również jako wodomierz prędkości, wodomierz, który mierzy prędkość przepływu wody i pośrednio mierzy ilość wody przepływającej przez nią.
Wodomierze objętościowe to głównie obrotowe wodomierze tłokowe, które są szeroko stosowane w Stanach Zjednoczonych i krajach byłej Wspólnoty Narodów. Jego poziom pomiaru jest wysoki, a jego stabilność jest dobra, ale ma wysokie wymagania dotyczące jakości wody i wysokie koszty produkcji produktu;
Istnieje wiele rodzajów wodomierzy turbinowych. Ogólnie rzecz biorąc, w środku znajduje się wirnik, który jest obracany i mierzony przez wpływ przepływu wody. Jest szeroko stosowany w większości krajów. Struktura jest prosta, technologia produkcji jest dobra, a koszt jest niski.
B. W zależności od jego typu licznika, można go podzielić na dwie kategorie:
Mokry wodomierz: licznik jest zanurzony w wodzie, przepływ rozruchowy jest mały, a wydajność przeciwporostowa jest niska;
Suchy wodomierz: licznik jest izolowany od wody, przepływ rozruchowy jest mały, a odczyt jest wyraźny;
C.Zgodnie z trybem wskazania odczytu, można go podzielić na typ wskaźnika, typ koła słowa, wskaźnik i typ połączenia koła słowa; wodomierz obrotowy skrzydła jest podzielony na wielostrumiowy wodomierz i wodomierz jednostrumowy w zależności od typu konstrukcji wlotowej; zgodnie z metodą instalacji, jest podzielony na poziome typu, typ pionowy; w zależności od temperatury roboczej, jest podzielony na wodomierz zimnej wody, metr ciepłej wody itp.
D. Wodomierze mieszkalne są na ogół poniżej DN40. DN15 i DN20 nadają się do pomiaru wody w jednym gospodarstwie domowym, a DN25, DM32 i DN40 nadają się do pomiaru wody w wielu gospodarstwach domowych.
Zasada działania i właściwości powszechnie stosowanych wodomierzy

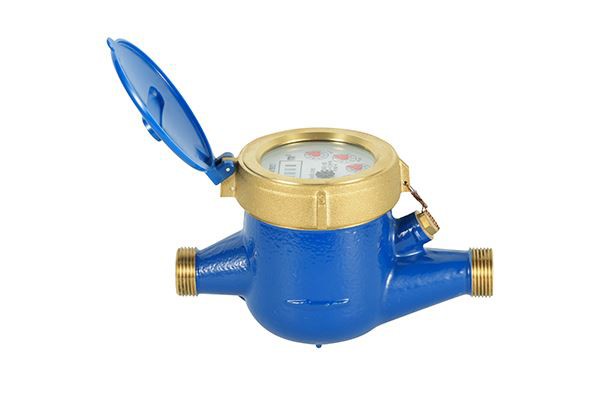

A.Zasada działania wodomierza obrotowego koła łopatkowego:
Zasada działania obrotowego wielostrumiowego wodomierza polega na tym, że dzięki rozmieszczeniu skrzynki wirnika wiele strumieni wody dostaje się do wirnika z wlotu wody w skrzynce wirnika, dzięki czemu siła uderzenia osiowego przepływu wody na wirnik jest zrównoważona, a część podtrzymująca wirnika jest zmniejszona. Zużycie i wydłuża żywotność wodomierza ze konstrukcji. Części produktu mają dużą szczelinę dopasowania między sobą, więc wymagania dotyczące jakości wody są niskie, i to jest oczywiście lepsze niż wolumetryczny wodomierz w użyciu, który jest wygodny do zarządzania wodomierzami i konserwacji.
B.Charakterystyka wodomierza obrotowego koła łopatkowego:
(1) Wodomierz mokrej wody na kołach łopatkowych
Licznik mokrej wody jest zanurzony w wodzie. Ze względu na wyporność i działanie zwilżania wody na elementy transmisji, wodomierz ma wysoką czułość, co jest korzystne dla firmy wodociągowej odzysku opłat za wodę. Mokry wodomierz ma prostą strukturę i niski koszt. Jest to obecnie najczęściej używany wodomierz cywilny. Ale jego wady są również oczywiste. Ze względu na jakość wody licznik jest łatwo zanieczyszczony, osady skalowane, a odczyt jest niejasny. Specjalnie do instalacji na zewnątrz na południu, pod fotosyntezą, jest podatny na mch i wilgoć, uniemożliwiając odczyt liczników. Istnieje wiele skarg i sporów od mieszkańców, które są produktami, które są stopniowo wycofywane.
(2)Wodomierz suchy na koła łopatkowe
Licznik suchego wodomierza jest uszczelniony z wody przez skrzynię biegów, a ruch jest przenoszony przez sprzęgło dwóch stali magnetycznych wirnika i biegu centralnego w celu osiągnięcia celu liczenia i pomiaru. Jego zaletami są wyraźne odczyty i łatwa do odczytania objętość wody. Dokładność pomiaru wodomierzy może osiągnąć poziom B i C ISO4064. Jest szeroko stosowany w Niemczech, Włoszech, Francji, Europie Północnej, na Bliskim Wschodzie, w Afryce i Ameryce Południowej. Jest obecnie najczęściej używany na arenie międzynarodowej. Wodomierze stanowią około 70% wszystkich globalnych liczników. Zaletą jest to, że wymagania dotyczące jakości wody i sieci rur wodociągowych nie są wysokie, późniejsza konserwacja jest prosta i wygodna, a koszty konserwacji są niskie.
C.Zasada działania i charakterystyka wodomierza tłoka obrotowego:
Wodomierz tłokowy wykorzystuje różnicę ciśnień między dwoma końcami (wlot wody i wylot wody) komory pomiarowej wodomierza. Przepływ wody wchodzący do wlotu wody popycha tłok do obracania, ściskając wodę w komorze pomiarowej do wylotu wody. Za każdym razem, gdy tłok obraca się o jeden obrót, woda o objętości komory pomiarowej jest wyciskana z wylotu wody, a jednocześnie widelec jest obracany o jeden obrót przez wał tłoka, aby rejestrować zużycie wody.
Zużycie wody objętości komory pomiarowej jest rejestrowane co 1 obrót tłoka. Można to obliczyć teoretycznie, a współczynnik tarcia części w komorze pomiarowej wodomierza jest mały, a dokładność wymiarów geometrycznych jest wysoka. W związku z tym dokładność pomiaru wodomierza jest wysoka i może osiągnąć poziom C i poziom poziomu D ISO4064 są bardzo korzystne dla odzyskiwania opłat za wodę. Wadą jest to, że ze względu na małą szczelinę między częściami produktu, ruch tłoka wzdłuż ściany komory pomiarowej jest procesem walcowania i ślizgania, a szczelina między tłokiem w komorze pomiarowej wynosi tylko 0,02-0,1 mm, co wymaga bardzo wysokiej jakości wody. W związku z tym zanieczyszczenia i drobny piasek poważnie wpłyną na wydajność pomiaru i żywotność wodomierza, a koszty produkcji i konserwacji są wysokie.
Podsumowując, wielopłynowy wodomierz obrotowy jest lepszy niż wodomierz tłoka. Klienci mogą również zakupić odpowiednie wodomierze zgodnie z ich potrzebami.
Osobista opinia tylko w celach informacyjnych
Wydane przez: Zhongfang Yang
Tłumaczenie: Rosa Shen
Data: 2021-2-25
