Mieszkaniowy miernik przepływu wody

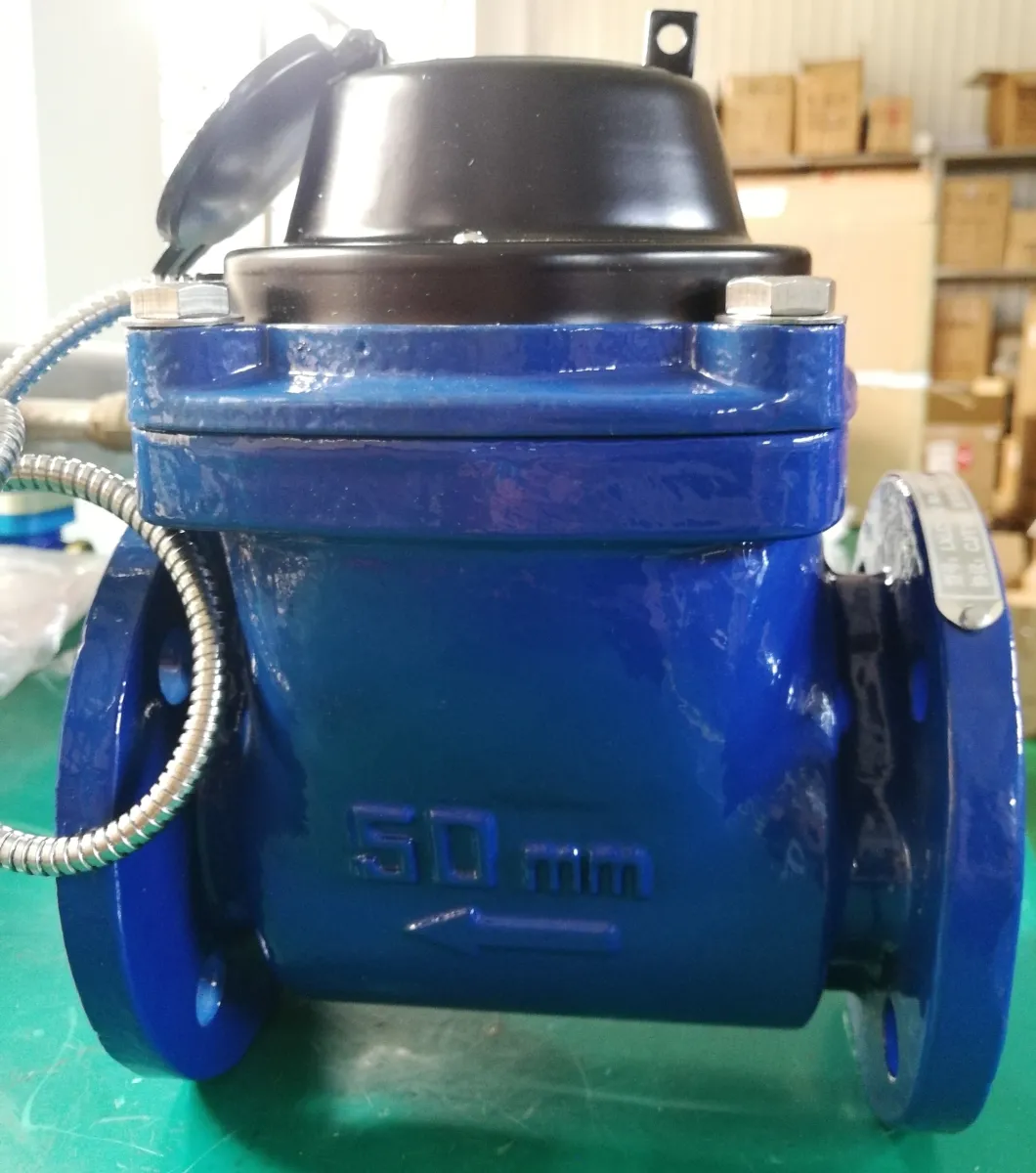

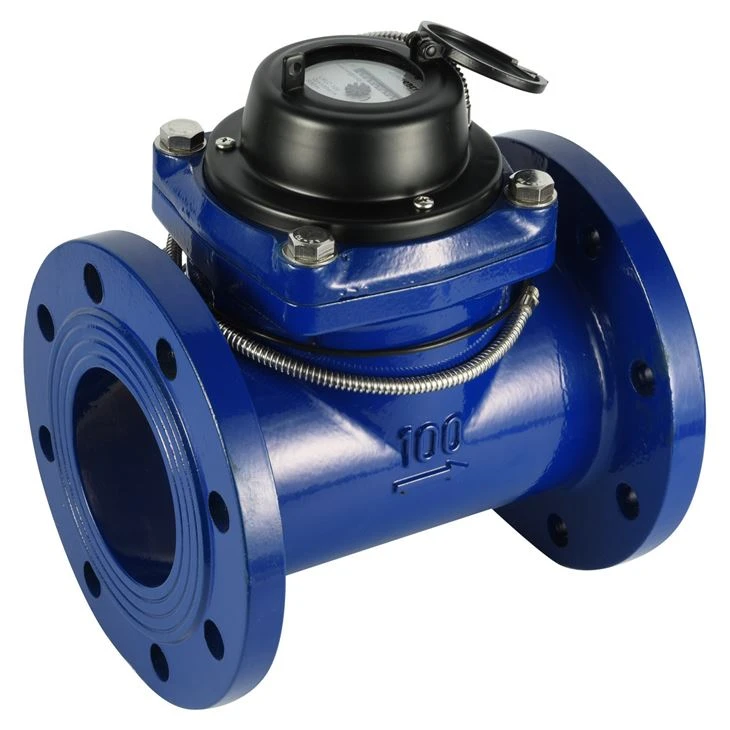

LXZ2 to inteligentny wodomierz typu woltman ze zdalnym sterowaniem, mierzący zimną wodę pitną do zastosowań domowych w rozmiarach od 40 mm do 600 mm do zimnej wody.
Cechy
* Przyjęcie trybu komunikacji M-BUS lub RS485.
* Części elektroniczne są oddzielnie uszczelnione, a wodoodporność może wynosić IP68.
* Najwyższa dokładność, najmniejszy błąd, niskie początkowe natężenie przepływu.
* Wielostrumieniowy wodomierz suchy.
* Napęd magnetyczny, niższy opór transmisji, odporny na żabę.
* Osłona magnetyczna, do ochrony zewnętrznego pola magnetycznego
* Niskie zużycie energii.
* Bycie stabilnym i niezawodnym dzięki"identyfikacji pozycji" charakterystyka technologii fotoelektrycznej i mikroelektronicznej.
* Automatyczne czytanie i zarządzanie.
* Każdy licznik ma unikalny numer lokalizacji, łatwą konstrukcję drutu.
Zgodność ze standardami
Dane techniczne są zgodne z normą ISO 4064 klasa B, klasa C, R80, R100, R125 lub R160 dla instalacji poziomej.
Funkcje opcjonalne
* Korpus miernika: mosiądz i żelazo do wyboru.
* Tryb interfejsu komunikacyjnego: interfejs RS485 lub interfejs MBUS (opcjonalnie)
* Szybkość transmisji komunikacji: 1200bps, 2400bps, 4800bps lub 9600bps (opcjonalnie)
*Specyfikacja komunikacji: umowa CJ/T188-2004, umowa DL/T645-2007 lub MODBUS (opcjonalnie) lub specjalna umowa do wykonania na zamówienie.
Warunki pracy
*Zasilanie: DC 9-24V (interfejs RS485) i DC24-42V (interfejs MBUS);
* Wilgotność: 0~95% RH
*Odległość między kolektorem danych a licznikiem: ≤300m;
* Pobór mocy: ≤1uA (statyczny prąd roboczy); ≤12uA (natychmiastowy prąd podczas zdalnego odczytu)
* Temperatura wody: ≤50ºC dla wodomierza zimnej wody
* Temperatura wody: ≤90ºC dla licznika ciepłej wody
* Ciśnienie wody: ≤1 MPa lub 1,6 MPa opcjonalnie (opcjonalnie 10 bar lub 16 bar)
Wymagania instalacyjne
*Licznik należy montować w pozycji pionowej z kierunkiem przepływu wskazanym przez strzałkę na korpusie licznika, czołem reduktora do góry.
*Przed instalacją rurociąg należy przepłukać.
*Miernik powinien być stale wypełniony wodą podczas pracy.
Maksymalny dopuszczalny błąd
W dolnej strefie od Qmin(Q1) włącznie do, ale z wyłączeniem Qt (Q2) wynosi ±5%.
W górnej strefie od Qt(Q2) włącznie do Qmax(Q4) włącznie wynosi ±2% (wodomierz zimnej wody).
W górnej strefie od Qt(Q2) włącznie do Qmax (Q4) włącznie wynosi ±3% (licznik ciepłej wody).
Akcesoria
Każdy wodomierz ma opcjonalnie jeden zestaw złączy: 2 szt. rurki, 2 szt. nakrętki i 2 szt. uszczelki.
GŁÓWNE DANE TECHNICZNE Zgodnie z ISO4064 :2003 (Stara Norma)
| Rozmiar miernika | Zmierzenie | Maksymalny przepływ | Przepływ nominalny | Przepływ przejściowy | Minimalny przepływ | Minimalne czytanie | Maks. czytanie | |
| mm | klasa | m³/h | m³ | |||||
| 40 | B | 20 | 10 | 0.8 | 0.2 | 0.0002 | 999999 | |
| 50 | B | 30 | 15 | 3 | 0.45 | 0.0002 | 999999 | |
| 65 | B | 50 | 25 | 5 | 0.75 | 0.0002 | 999999 | |
| 80 | B | 80 | 40 | 8 | 1.2 | 0.002 | 999999 | |
| 100 | B | 120 | 60 | 12 | 1.8 | 0.002 | 999999 | |
| 125 | B | 200 | 100 | 20 | 3 | 0.002 | 999999 | |
| 150 | B | 300 | 150 | 30 | 4.5 | 0.002 | 999999 | |
| 200 | B | 500 | 250 | 50 | 7.5 | 0.002 | 999999 | |
| 250 | B | 800 | 400 | 80 | 12 | 0.002 | 999999 | |
| 300 | B | 1200 | 600 | 120 | 18 | 0.02 | 9999999 | |
| 350 | B | 1600 | 800 | 160 | 24 | 0.02 | 999999999 | |
| 400 | B | 2000 | 1000 | 200 | 30 | 0.02 | 999999999 | |
| 500 | B | 3000 | 1500 | 300 | 45 | 0.02 | 999999999 | |
| 600 | B | 6000 | 3000 | 600 | 90 | 0.02 | 999999999 | |
GŁÓWNE DANE TECHNICZNE Zgodnie z ISO4064:2005(Nowy standard)
| Rozmiar miernika | Zmierzenie | Q4 | Q3 | Q2 | Q1 | Minimalne czytanie | Maks. czytanie |
| mm | R | m³/h | m³ | ||||
| 40 | 63 | 20 | 16 | 0.41 | 0.25 | 0.0002 | 999999 |
| 50 | 63 | 31.25 | 25 | 0.63 | 0.40 | 0.0002 | 999999 |
| 65 | 80 | 50 | 40 | 0.80 | 0.50 | 0.0002 | 999999 |
| 80 | 80 | 78.7 | 63 | 1.26 | 0.79 | 0.002 | 999999 |
| 100 | 80 | 125 | 100 | 2.00 | 1.25 | 0.002 | 999999 |
| 125 | 80 | 200 | 160 | 3.20 | 2.00 | 0.002 | 999999 |
| 150 | 80 | 312.5 | 250 | 5.00 | 3.13 | 0.002 | 999999 |
| 200 | 63 | 500 | 400 | 10.16 | 6.35 | 0.002 | 999999 |
| 250 | 50 | 787 | 630 | 20.16 | 12.60 | 0.002 | 999999 |
| 300 | 50 | 1250 | 1000 | 32 | 20 | 0.02 | 9999999 |
| 350 | 50 | 2000 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 400 | 50 | 3125 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 500 | 50 | 5000 | 2500 | 80 | 50 | 0.02 | 999999999 |
| 600 | 50 | 7870 | 4000 | 128 | 80 | 0.02 | 999999999 |
Wymiary i waga
| Rozmiar miernika | Długość L | Szerokość B | Wysokość H | Gwint łączący | ||
| mm | mm | D | Okrąg śrub Dia D1 | Śruba łącząca | ||
| 40 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 65 | 200 | 256 | 400 | 185 | 145 | 4xM16 |
| 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 |
| 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 |
| 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 |
| 150 | 300 | 346 | 500 | 285 | 240 | 8xM20 |
| 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 |
| 250 | 450 | 493 | 730 | 395 | 350 | 12xM20 |
| 300 | 500 | 516 | 730 | 445 | 400 | 12xM20 |
| 350 | 500 | 560 | 730 | 520 | 470 | 12xM21 |
| 400 | 600 | 631 | 830 | 565 | 515 | 16xM24 |
| 500 | 800 | 785 | 930 | 715 | 650 | 20xM30 |
| 600 | 1000 | 865 | 1030 | 840 | 770 | 20xM33 |
