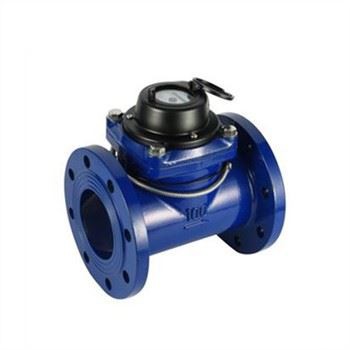

Wodomierz masowy
LXLC-K to wymienny wodomierz woltman do wody zimnej o wysokiej dokładności do zastosowań przemysłowych i nawadniających, mierzący duże przepływy zimnej wody pitnej przechodzącej przez rurociągi o rozmiarach od 50mm do 500mm.
Cechy
* Napęd magnetyczny, niższy opór transmisji.
* Osłona magnetyczna, do ochrony zewnętrznego pola magnetycznego.
* Mechanizm pomiarowy może być zdejmowany z korpusu w celu sprawdzenia, konserwacji i wymiany, a korpus nie musi być demontowany z rurociągu.
* Niska strata ciśnienia. Długa żywotność.
* Może być wyposażony w kontaktron.
Zgodność ze standardami
Dane techniczne zgodne z ISO 4064 klasa B/klasa C, R80, R100, R160
Warunki pracy
Temperatura wody: ≤50ºC dla wodomierza zimnej wody
Temperatura wody: ≤90ºC dla licznika ciepłej wody
Ciśnienie wody: ≤1 MPa lub 1,6 MPa lub 4,0 MPa opcjonalnie (10 bar lub 16 bar r 40 bar opcjonalnie)
Wymagania instalacyjne
*Przepływomierz może być montowany w pozycji poziomej, pionowej lub pochyłej, z kierunkiem przepływu wskazanym strzałką na korpusie przepływomierza z czołem reduktora do góry.
*Przepływomierz musi mieć prostą rurę 10 średnic przed licznikiem i prostą rurę 5 średnic za licznikiem, aby zapewnić prawidłowy przepływ przez licznik.
*Przed instalacją rurociąg należy przepłukać.
*Miernik powinien być stale wypełniony wodą podczas pracy.
Maksymalny dopuszczalny błąd
W dolnej strefie od Qmin(Q1) włącznie do, ale z wyłączeniem Qt (Q2) wynosi ±5%.
W górnej strefie od Qt(Q2) włącznie do Qmax(Q4) włącznie wynosi ±2% (wodomierz zimnej wody).
W górnej strefie od Qt(Q2) włącznie do Qmax (Q4) włącznie wynosi ±3% (licznik ciepłej wody).
GŁÓWNE DANE TECHNICZNE Zgodnie z ISO4064 :2003 (Stara Norma)
| Rozmiar miernika | Zmierzenie | Maksymalny przepływ | Przepływ nominalny | Przepływ przejściowy | Minimalny przepływ | Minimalne czytanie | Maks. czytanie | |
| mm | klasa | m³/h | m³ | |||||
| 50 | B | 30 | 15 | 3.00 | 0.45 | 0.0002 | 999999 | |
| 65 | B | 50 | 25 | 5.00 | 0.75 | 0.0002 | 999999 | |
| 80 | B | 80 | 40 | 8.00 | 1.20 | 0.002 | 999999 | |
| 100 | B | 120 | 60 | 12.00 | 1.80 | 0.002 | 999999 | |
| 125 | B | 200 | 100 | 20.00 | 3.00 | 0.002 | 999999 | |
| 150 | B | 300 | 150 | 30.00 | 4.50 | 0.002 | 999999 | |
| 200 | B | 500 | 250 | 50.00 | 7.50 | 0.002 | 999999 | |
| 250 | B | 800 | 400 | 80.00 | 12.00 | 0.002 | 999999 | |
| 300 | B | 1200 | 600 | 120.00 | 18.00 | 0.02 | 9999999 | |
| 350 | B | 1600 | 800 | 160.00 | 24.00 | 0.02 | 999999999 | |
| 400 | B | 2000 | 1000 | 200.00 | 30.00 | 0.02 | 999999999 | |
| 500 | B | 3000 | 1500 | 300.00 | 45.00 | 0.02 | 999999999 | |
GŁÓWNE DANE TECHNICZNE Zgodnie z ISO4064:2005 (Nowa Norma)
| Rozmiar miernika | Zmierzenie | Q4 | Q3 | Q2 | Q1 | Minimalne czytanie | Maks. czytanie |
| mm | R | m³/h | m³ | ||||
| 50 | 100 | 31.25 | 25 | 0.40 | 0.25 | 0.0002 | 999999 |
| 65 | 100 | 50 | 40 | 0.64 | 0.40 | 0.0002 | 999999 |
| 80 | 100 | 78.7 | 63 | 1.01 | 0.63 | 0.002 | 999999 |
| 100 | 100 | 125 | 100 | 1.60 | 1.00 | 0.002 | 999999 |
| 125 | 100 | 200 | 160 | 2.56 | 1.60 | 0.002 | 999999 |
| 150 | 100 | 312.5 | 250 | 4.00 | 2.50 | 0.002 | 999999 |
| 200 | 100 | 500 | 400 | 6.40 | 4.00 | 0.002 | 999999 |
| 250 | 100 | 787 | 630 | 10.08 | 6.30 | 0.002 | 999999 |
| 300 | 100 | 1250 | 1000 | 16.00 | 10.00 | 0.02 | 9999999 |
| 350 | 100 | 2000 | 1600 | 25.60 | 16.00 | 0.02 | 999999999 |
| 400 | 100 | 3125 | 1600 | 25.60 | 16.00 | 0.02 | 999999999 |
| 500 | 100 | 5000 | 2500 | 40.00 | 25.00 | 0.02 | 999999999 |
Wymiary i waga
| Rozmiar miernika | Długość L | Szerokość W | Wysokość H | Gwint łączący | ||
| mm | mm | D | Okrąg śrub Dia D1 | Śruba łącząca | ||
| 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 65 | 200 | 256 | 400 | 185 | 145 | 4xM16 |
| 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 |
| 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 |
| 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 |
| 150 | 300 | 346 | 500 | 285 | 240 | 8xM20 |
| 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 |
| 250 | 450 | 493 | 730 | 395 | 350 | 12xM20 |
| 300 | 500 | 516 | 730 | 445 | 400 | 12xM20 |
| 350 | 500 | 560 | 730 | 520 | 470 | 12xM21 |
| 400 | 600 | 631 | 830 | 565 | 515 | 16xM24 |
| 500 | 800 | 785 | 930 | 715 | 650 | 20xM30 |
FAQ
Q1. Jaka jest nasza gwarancja?
Odp.: 5 lat gwarancji. Jeśli jest jakiś problem z jakością na naszymWodomierz masowy, bierzemy pełną odpowiedzialność.
Q2. Dlaczego warto wybrać JIANGBEI?Wodomierz masowy?
Odp .: Testujemy natężenie przepływu, test rozmagnesowania, test antymagnetyczny, utratę ciśnienia, test maksymalnego ciśnienia, test wytrzymałości, ściśle według normy ISO 4064 i EN 14154. Ponadto posiadamy certyfikat CNASWodomierz masowylaboratorium, aby upewnić się, że naszeWodomierz masowymoże w pełni spełnić różne wymagania klientów.
Q3. Jakie są twoje warunki pakowania?
Odp.: generalnie pakujemy!Wodomierz masowywmocny karton,drewniana paleta lub drewniana skrzynka. Możemy również umieścić Twoją markę lub LOGO na opakowaniu po otrzymaniu listów autoryzacyjnych.
Q4. Jakie są twoje warunki płatności?
Odp .: T / T 30% jako depozyt i 70% przed dostawą lub 70% w stosunku do kopii listu przewozowego. My'pokażemy Ci zdjęciaTwójWodomierz masowy i paczki, zanim zapłacisz saldo.
Q5. Jakie są twoje warunki dostawy?
O: EXW, FOB, CFR, CIF, DDU.
Q6. A co z czasem dostawy?
Odp .: Ogólnie rzecz biorąc, po otrzymaniu zaliczki zajmie to około 10-15 dni. Konkretny czas dostawy zależy od pozycji i ilości zamówienianaWodomierz masowy.
Q7. Czy możesz produkować zgodnie z?Wodomierz masowypróbki?
Odp .: Tak, możemy produkować według twoich próbek lub rysunków technicznych. Potrafimy zbudować formy i osprzęt.
Popularne Tagi: Masowy wodomierz, Chiny, producenci, dostawcy, fabryka
